TVS管失效模式有短路、開路和電特性退化等。其中最為常見的就是短路失效了，這種情況是對電路的影響最為嚴重的。TVS管一旦發生短路失效，釋放出的高能量會將受保護的電子設備損壞。

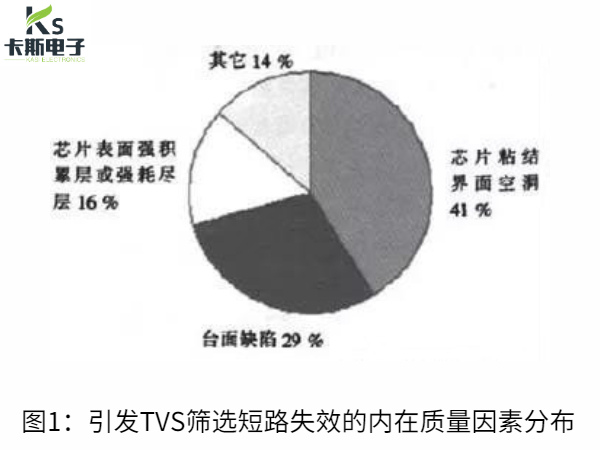

TVS 器件主要由芯片、電極系統和管殼這3 部分構成。其中芯片是核心，通常在單晶硅片上采用擴散工藝形成。將擴散好的芯片經過腐蝕成臺面狀、芯片鍍鎳、燒焊、涂保護膠、封帽、點焊上引線、外引線鍍錫等工序便完成TVS 器件的制造。如果 TVS 制造工藝過程中控制不良，則可能造成 TVS 器件的固有缺陷，使TVS 成品率和可靠性降低，在篩選或使用中容易失效。TVS 篩選短路失效樣品分析和統計表明，TVS 引發篩選短路的內在質量因素有很多，各因素的比例如圖 1 所示。這些因素也是使用中引發 TVS 短路失效的主要內在質量因素。

• 芯片粘結界面空洞

引發TVS管短路的最典型的原因是管芯與內引線組件、底座銅片燒結不良，在燒結界面出現大面積空洞?？斩纯赡苁怯捎诤噶喜痪鶆蚧蛘辰Y界面各層材料玷污、氧化使焊料沾潤不良，造成燒焊時焊料與芯片或金屬電極沒有良好的熔合焊接引起的?？斩疵娣e較大時電流在燒結點附近匯聚，管芯散熱困難，造成熱電應力集中，產生局部熱電，嚴重時引起熱奔，使器件燒毀?？斩疵娣e較小時可加速焊料熱疲勞，使焊料層會產生疲勞龜裂引起器件熱阻增大，最終導致器件過熱燒毀。

• 臺面缺陷

TVS管臺面缺陷造成的失效常常是批次性的。TVS制作工藝過程中造成芯片臺面損傷的原因主要有，芯片在酸蝕成型時用于氫氟酸、硝酸混合液配方過濃或過高而反應劇烈，燒焊過后進行堿腐蝕清洗時，腐蝕液濃度過大，溫度過高而造成堿腐蝕清洗過重。

• 表面強積累層或強反型層

即便TVS器件芯片臺面完好，TVS短路失效也容易發生在表面。這是由于晶體結構的周期性在表面上中斷，加上半導體表面往往存在許多磨片、拋光、噴砂、切片等引起的晶格缺陷，吸附腐蝕時殘留的化學品、氣體或其它污染物會使半導體表面帶電。表面電荷被保護膠鈍化，并吸附或排斥半導體體內的自由載流子。在pn結邊緣形成表面積累層耗盡層或反型層等表面空間電荷層。在外加電壓的作用下，強積累層或強反型層使pn結邊緣電場強度大于體內pn結邊緣部分在比額定擊穿電壓低的電壓下便達到臨界電場而發生載流子倍增效應，造成pn結邊緣電流集中，功率密度過大，溫度過高而燒毀。

• 芯片裂紋

芯片裂紋是引起TVS管短路失效的一個重要內在質量因素。它可能是由磨片、拋光、噴砂、切片等殘留應力以及燒結后殘留變形等因素引起，也可能是由于溫度變化時保護膠和電極系統對芯片熱不匹配應力而引起。

• 雜質擴散不均勻

TVS管的芯片通常是在一定電阻率的P型或N型硅片上先進行磷擴散后進行硼擴散形成的。如果擴散工藝過程中出現硅片電阻率軸向或徑向不均勻雜質濃度不均勻，使硅片各處擊穿電壓不同，從而使器件擊穿時芯電流分布不均勻，多次浪涌沖擊后局部燒毀。

以上就是關于TVS管短路失效主要原因的分析，希望對大家有所幫助哦~
